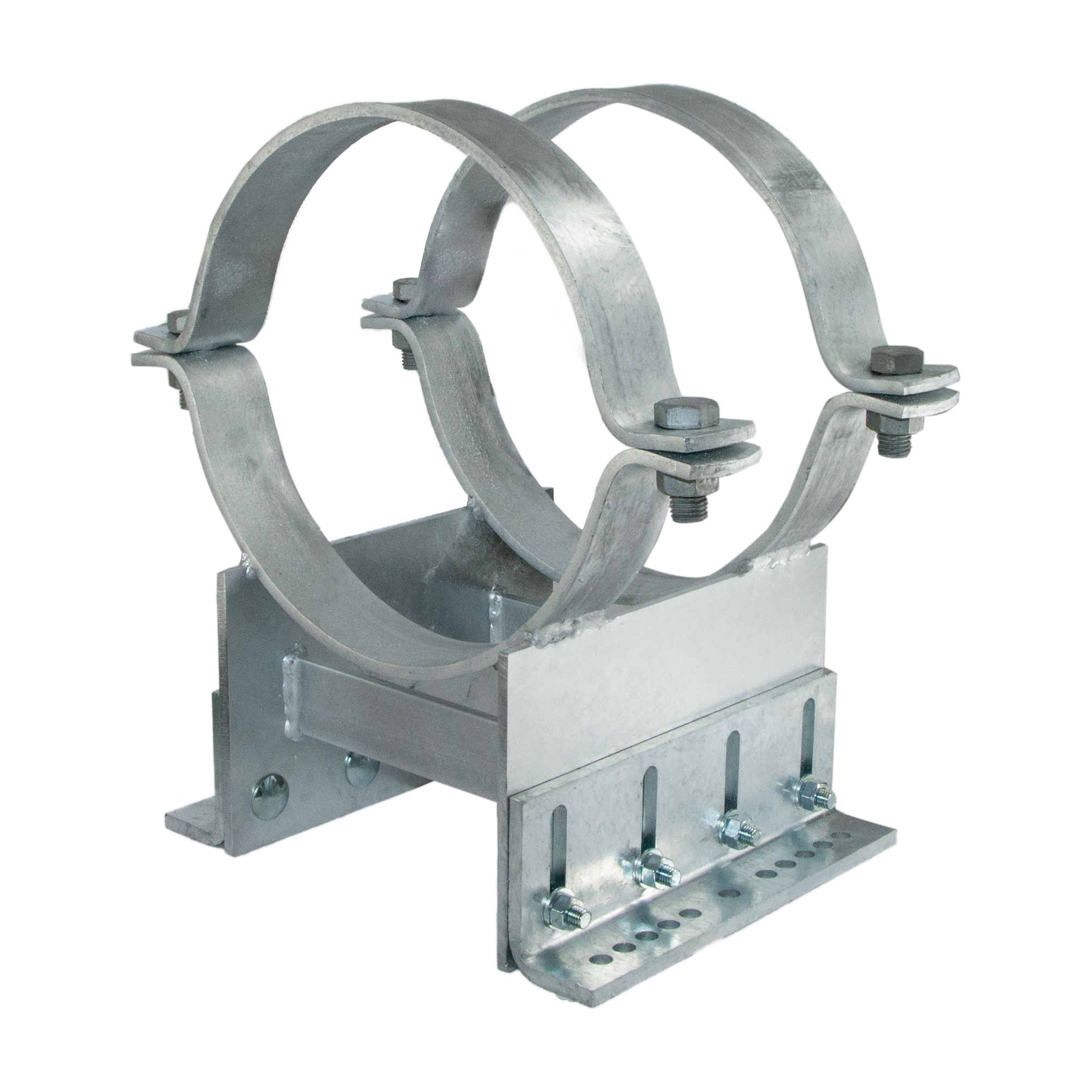

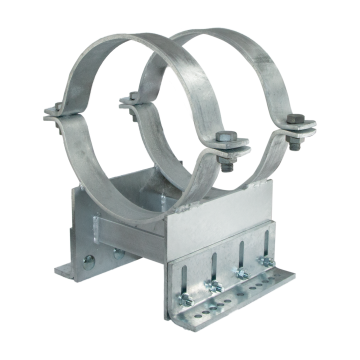

Patin type DHV-2

Patin DHV-2-200 W37-OF-SF 323,9 mm, Forme en D avec 2 Colliers, selon DIN 3585 Forme A, plage de réglage 200-250 mm, S235JR (St37), galv. à chaud,

Afficher liste de variantes

Plage de réglage:

100 - 150 mm 150 - 200 mm 200 - 250 mm

Diamètre nominal DN:

200 250 300 350 400 500 600

Diamètre extérieur du tube D:

219,1 mm 273 mm 323,9 mm 368 mm 406,4 mm 508 mm 610 mm

Réinitialiser la sélection

No. art.: 169719

Unité de livraison:	1 Pièce
Poids/MU:	27,310 kg

Votre prix:

Pièce

Applications

Avantages

Réglage individuel de la distance entre l’axe du tube et la base de la construction où repose du patin
Compensation de la hauteur et de la pente grâce aux vis de réglages
Réglage de la pente jusqu‘à 5°
Galvanisé à chaud pour applications en extérieur

Brève description: Patin DHV-2-200 W37-OF-SF 323,9 mm, Forme en D avec 2 Colliers, selon DIN 3585 Forme A, plage de réglage 200-250 mm, S235JR (St37), galv. à chaud,
Type: DHV-2-200 W37-OF-SF 323,9
Type de produit: Patin
Diamètre extérieur du tube D: 323,9 mm
Matériau: Acier
Surface: galvanisé à chaud
Diamètre nominal DN: 300

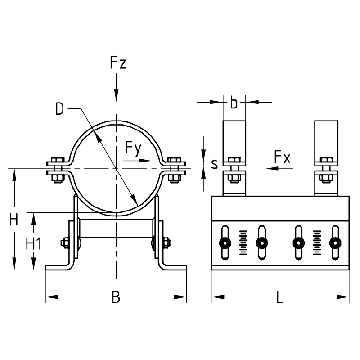

Dimension B: 366 mm
eCl@ss 7.1: 23-35-01-90
eCl@ss 11.1: 23-35-01-90
Dimension b: 60 mm
Dimension H: 362 - 412 mm
Dimension L: 300 mm
Dimension s: 8 mm
Plage de réglage: 200 - 250 mm
Tarifaire code douanier: 73269060

Référence d'article	Plage de réglage	Diamètre nominal DN	Diamètre extérieur du tube D	Action
169703	100 - 150 mm	200	219,1 mm	Pièce
169704	100 - 150 mm	250	273 mm	Pièce
169705	100 - 150 mm	300	323,9 mm	Pièce
169706	100 - 150 mm	350	368 mm	Pièce
169707	100 - 150 mm	400	406,4 mm	Pièce
169708	100 - 150 mm	500	508 mm	Pièce
169709	100 - 150 mm	600	610 mm	Pièce
169710	150 - 200 mm	200	219,1 mm	Pièce
169711	150 - 200 mm	250	273 mm	Pièce
169712	150 - 200 mm	300	323,9 mm	Pièce
169713	150 - 200 mm	350	368 mm	Pièce
169714	150 - 200 mm	400	406,4 mm	Pièce
169715	150 - 200 mm	500	508 mm	Pièce
169716	150 - 200 mm	600	610 mm	Pièce
169717	200 - 250 mm	200	219,1 mm	Pièce
169718	200 - 250 mm	250	273 mm	Pièce
169719	200 - 250 mm	300	323,9 mm	Pièce
169720	200 - 250 mm	350	368 mm	Pièce
169721	200 - 250 mm	400	406,4 mm	Pièce
169722	200 - 250 mm	500	508 mm	Pièce
169723	200 - 250 mm	600	610 mm	Pièce
