Patin type THV-1 100 - 140 mm | 40

Patin type THV-1

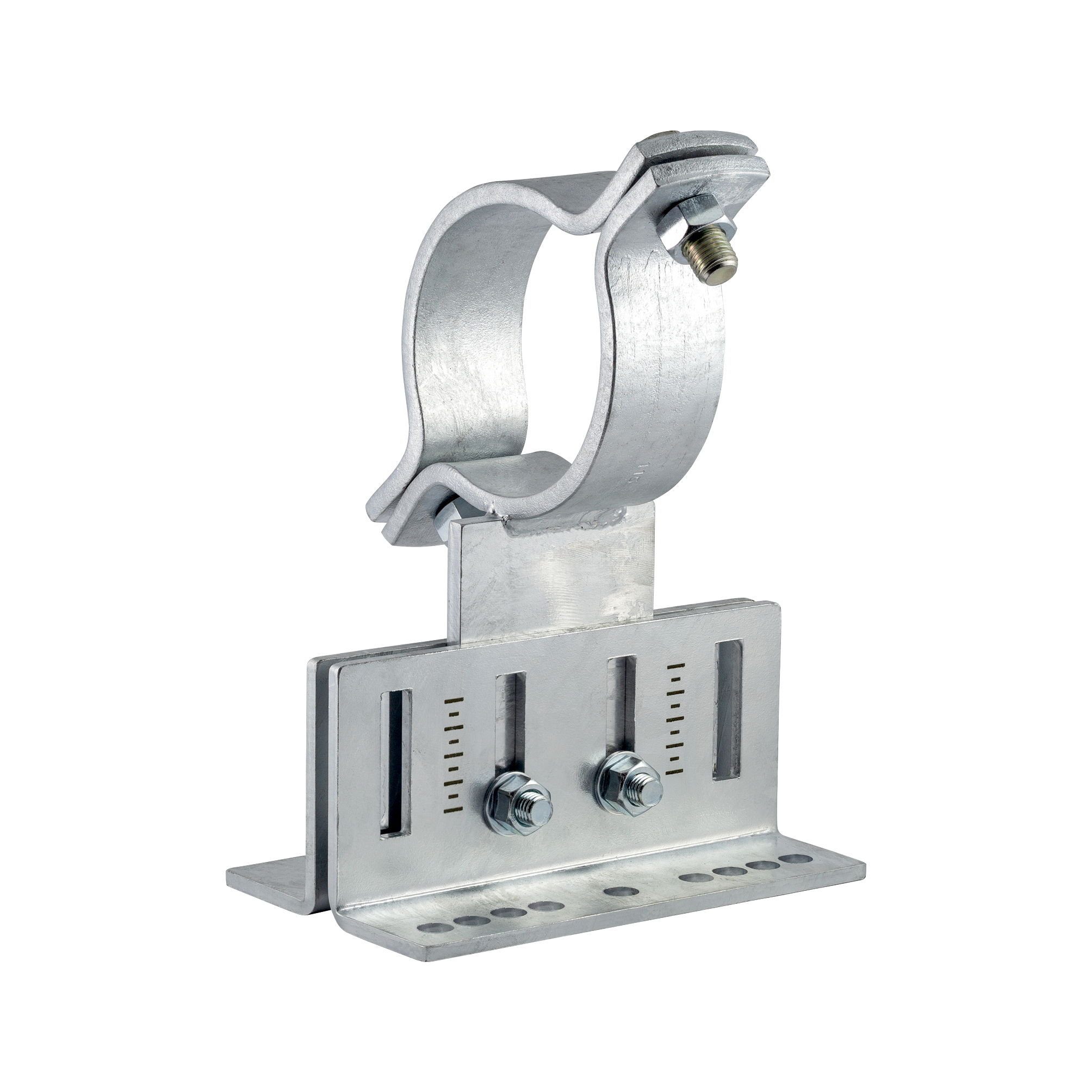

Patin THV-1-100 W37-OF-SF 48,3 mm, Forme en T avec 1 Collier, selon DIN 3567 Forme A, plage de réglage 100-140 mm, S235JR (St37), galv. à chaud, Visserie galv. à chaud

Afficher liste de variantes
Réinitialiser la sélection
No. art.: 169639
Plage de réglage: 100 - 140 mm
Diamètre nominal DN: 40
Unité de livraison: 1 Pièce
Poids/MU: 3,590 kg
Pièce

Applications

  • Idéal pour la fixation de tuyauteries à charges lourdes
  • Pour la fixation de tuyauterie avec une inclinaison

Avantages

  • Réglage individuel de la distance entre l’axe du tube et la base de la construction où repose du patin
  • Compensation de la hauteur et de la pente grâce aux vis de réglages
  • Réglage de la pente jusqu‘à 15°
  • Galvanisé à chaud pour applications en extérieur
Brève description
Patin THV-1-100 W37-OF-SF 48,3 mm, Forme en T avec 1 Collier, selon DIN 3567 Forme A, plage de réglage 100-140 mm, S235JR (St37), galv. à chaud, Visserie galv. à chaud
Type
THV-1-100 W37-OF-SF 48,3
Type de produit
Patin
Diamètre extérieur du tube D
48,3 mm
Matériau
Acier
Surface
galvanisé à chaud
eCl@ss 11.1
23-35-01-90

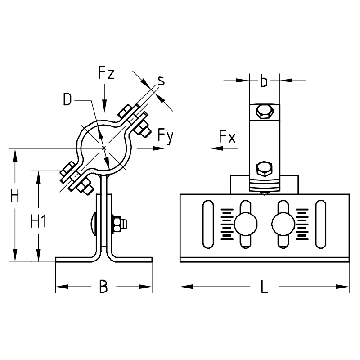

Dimension B
128 mm
Diamètre nominal DN
40
eCl@ss 7.1
23-35-01-90
Dimension b
30 mm
Dimension H
125 - 165 mm
Dimension L
225 mm
Dimension s
5 mm
Plage de réglage
100 - 140 mm
Tarifaire code douanier
73269060
Pour plus de détails techniques, consultez la fiche technique.
