Extension de la station d'épuration de Dresde-Kaditz

Dresden-Kaditz

Extension de la station d'épuration de Dresde-Kaditz

Fixation de tuyaux dans une atmosphère corrosive

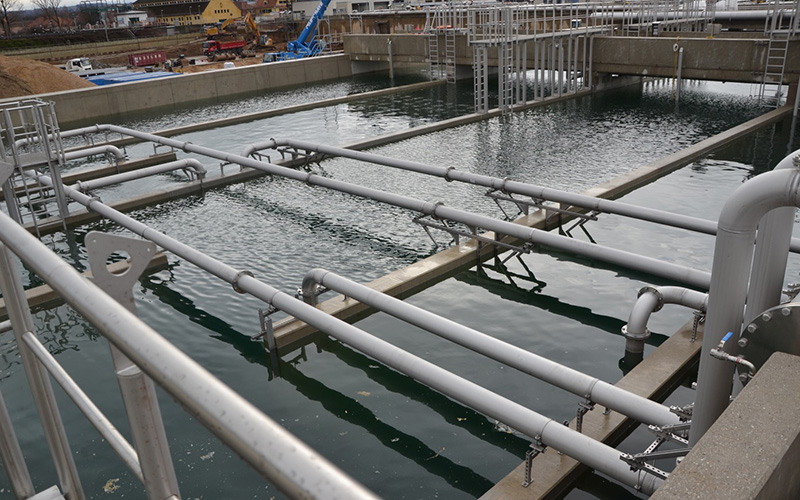

Des investissements d'un montant total de 23 millions d'euros ont été prévus par le service des eaux de Dresde pour l'extension de la station d'épuration de Dresden-Kaditz d'ici 2018. Comme l'une des premières mesures, l'expansion structurelle de la station à boues activées a commencé en 2015. Autour des nouveaux bassins, une vaste installation de systèmes de canalisation pour l'acheminement futur des eaux usées s'est avérée nécessaire.

En tant que spécialiste de la technologie de fixation, avec une gamme de produits et une expertise technique correspondantes, MÜPRO s'est vu confier la planification et la conception de l'installation de tuyauterie.

Volume de construction : 23 millions d'euros
Achèvement : 2018
Type de bâtiment : station d'épuration
Exigences : Protection contre la corrosion
Pays : Allemagne

Les exigences

Un concept d'expansion complet pour l'ensemble de l'installation des tuyaux devait être mis en œuvre dans un délai très court. Les charges dues à la neige et au vent ont dû être prises en compte ainsi que l'atmosphère particulièrement corrosive de l'usine.

La mise en œuvre

  • Pour une protection optimale contre la corrosion, des solutions de fixation en acier inoxydable ont été utilisées, comme les rails du système MPC en acier inoxydable V4A.
  • Le concept d'expansion complet développé par les ingénieurs d'application MÜPRO comprenait des calculs pour les charges de neige et de vent, qui ont été vérifiés en conséquence pour les constructions différentes.
  • Le logiciel de planification MÜPRO les a aidés dans ces calculs ainsi que dans les calculs des points fixes et supports coulissants.
  • Pour les travées particulièrement grandes, jusqu'à 8 mètres, sur les bassins, des fixations en porte-à-faux ont été installées, composées de rails du système MPC avec une bride de selle Vario et des glissières de 1,75 kN pour les fixations de points libres.
  • Les grandes dimensions ont également dû être prises en compte pour les tuyaux : Avec des diamètres nominaux allant jusqu'à 700 mm, entre autres, des colliers en U de taille spéciale ont été utilisés ainsi qu'une réplique agrandie du kit de support STATO avec les colliers STATO MÜPRO correspondants fabriqués sur mesure.
Grâce aux travaux préliminaires détaillés avec des esquisses, des calculs et les vérifications correspondantes, les participants au projet ont bénéficié dès le début d'une grande fiabilité de planification. Pour la mise en œuvre, des instructions de montage détaillées correspondantes ont pu être dérivées, ce qui, avec les courts délais de livraison des produits en acier inoxydable, a permis une installation rapide.
