Nouveau bâtiment pour l'université de Bielefeld

Extension du couloir collecteur pour le bâtiment de remplacement

Avec un montant total de 800 millions d'euros, le grand projet de rénovation fondamentale du bâtiment principal de l'université de Bielefeld, vieux de 40 ans, comprenait un vaste catalogue de mesures. Afin de maintenir les activités de l'université malgré ces importants travaux de rénovation, un bâtiment de remplacement a été érigé. Les départements concernés par la rénovation ont pu s'installer dans ce bâtiment et poursuivre ainsi leurs activités d'enseignement.


L'exigence

Au cours de la construction du bâtiment de remplacement, un couloir collecteur existant a été prolongé. Un concept d'expansion a dû être développé et mis en œuvre pour les systèmes de tuyauterie qui le traversent.

Volume de construction : 800 millions
Achèvement : 2013
Type de bâtiment : Université
Exigences : Concept d'expansion
Pays : Allemagne

La mise en œuvre

La technologie de fixation de haute qualité de MÜPRO a été utilisée pour l'extension d'un couloir collecteur :


  • Point de fixation de tuyaux avec 1 degré de liberté pour les compensateurs de dilatation dans le domaine de la construction d'installations/de la fixation de tuyaux à usage intensif en version galvanisée à chaud.
  • Glissière pour tubes de type TP-1 avec guide latéral et protection contre le soulèvement au moyen d'un guide MPT. La sous-structure a été construite à partir de profils de support MPT-Q100. Pour ce faire, le service d'ingénierie d'application de MÜPRO a déterminé les forces à prévoir et fourni les analyses structurelles nécessaires.

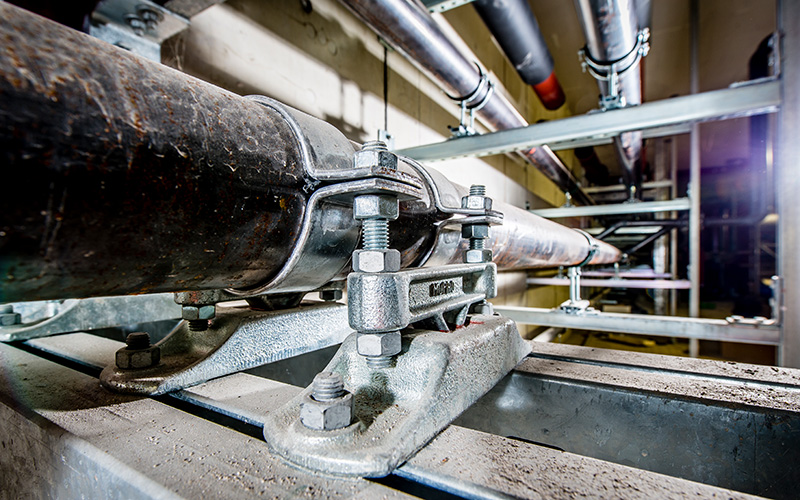

  • Point fixe de tuyauterie en version galvanisée à chaud. La connexion en série des kits STATO permet une capacité de charge allant jusqu'à 16,5 kN/kit.
  • Le point fixe du pipeline à 2 degrés de liberté est utilisé pour absorber les changements de longueur dans la zone d'angle des expanseurs L. La construction se compose du collier à vis Junior DÄMMGULAST® vert pour une réduction du bruit jusqu'à 18 dB(A) et des glissières 1,75 kN en version plate montées en croix. Le montage mural a été réalisé à l'aide de supports de rail MPC.
